一、项目概述

在户外墙体投影、建筑Mapping及大型光影秀中，单台投影机往往难以满足高亮度、大面积的画面需求。爱普生CB-L1515SNL作为一款12000流明、支持360°全方位安装的激光工程投影机，常被用于多机拼接融合场。然而，户外环境的多变性——昼夜温差、雨雪风沙、湿度波动——对多台投影机的协同稳定运行构成严峻挑战。

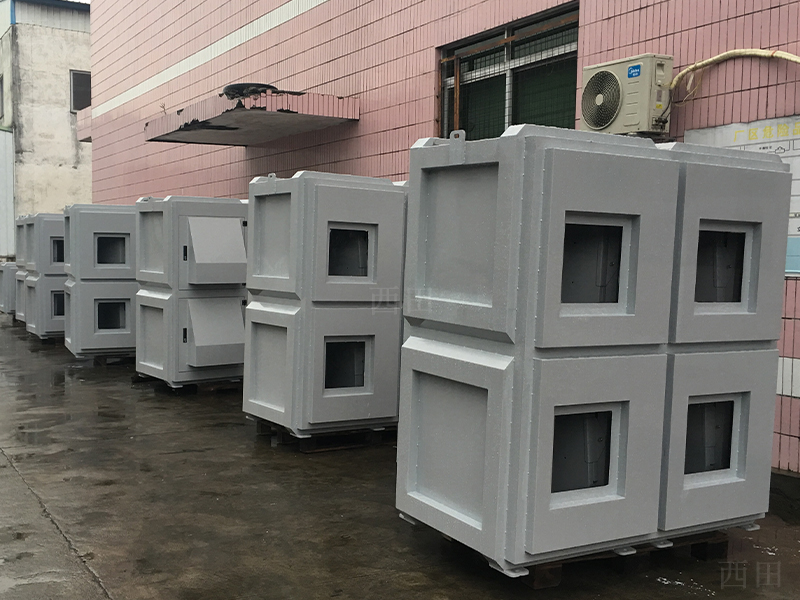

为此，我们量身打造了四机位田字型投影机恒温箱，采用立柱安装方式，专为墙体投影场景设计。该方案将四台爱普生CB-L1515SNL集成于一台恒温箱内，以田字型布局排列，实现高亮度输出的同时保障设备在户外长期稳定运行，该基站已经应用于海南三亚项目，该项目采用28台爱普生CB-L1515NSL工程投影机和7套工程投影机基站。

二、核心设备：爱普生CB-L1515SNL工程投影机

爱普生CB-L1515SNL是L系列高亮工程投影旗舰机型，采用3LCD显示技术与激光光源，白色亮度和色彩亮度均高达12000流明。其核心优势包括：

• 360°全方位安装：突破传统安装角度限制，支持任意方向投影，画面亮度不受减损，适配墙体、穹顶、地面等多元投影面

• 2,500,000:1超高对比度：呈现深邃黑色与细腻层次，墙体投影画面更具冲击力

• 激光光源长寿免维护：光源寿命达20000小时（标准模式）/30000小时（扩展模式），大幅降低户外维护频率

• 内置边缘融合功能：精确将多幅画面无缝融合为一整幅画面，并支持几何校正，让折角墙、曲面、球面皆可成为投影屏幕

CB-L1515SNL 关键参数一览

三、定制恒温箱：四机位田字型布局

1. 结构设计——田字型四机整合

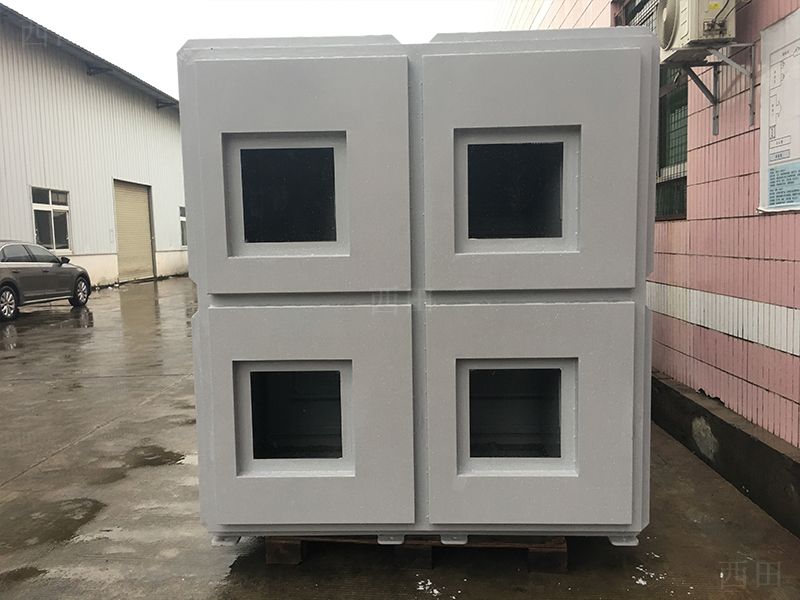

采用四机位田字型布局，四台CB-L1515SNL呈2×2矩阵排列，箱体内部设置四组独立固定平台，每台投影机拥有独立的活动安装支架。该结构具备以下优势：

• 画面拼接精度：四机位在出厂时即完成相对位置校准，现场调试工作量大幅降低

• 独立调节机制：每台投影机支架均支持上下、左右角度微调，满足墙体投影画面精准对齐需求

• 空间集约：相比四台独立防护箱，田字型一体箱大幅节省立柱安装空间

2. 恒温恒湿系统

户外投影机对温度、湿度有严格要求——爱普生CB-L1515SNL的工作温度上限为40-50℃（视海拔而定）。恒温箱内置智能环境控制系统：

• 主动制冷散热：当箱内温度超过设定阈值（如38℃），制冷系统自动启动，确保投影机在安全温度下运行

• 辅助加热防凝露：冬季低温环境下，PTC加热模块自动启动，防止光学组件结露

• 智能除湿：湿度高于设定值（如75%RH）时启动除湿，保护精密光学与电子元件

• 工业级PLC中控：支持RS485扩展通讯，可远程监控箱内温湿度状态

3. 防护等级与材质

• 全密封防水防尘：箱体进出风口配置初效过滤棉与防虫钢丝网，防止8微米以上灰尘及蚊虫进入箱体

• 双层保温结构：适应北方冬季极端低温环境（-20℃以下），有效隔离外部温差影响

• 防护等级：整机达到IP55标准，从容应对雨雪、风沙、盐雾等户外考验

4. 立柱安装方式

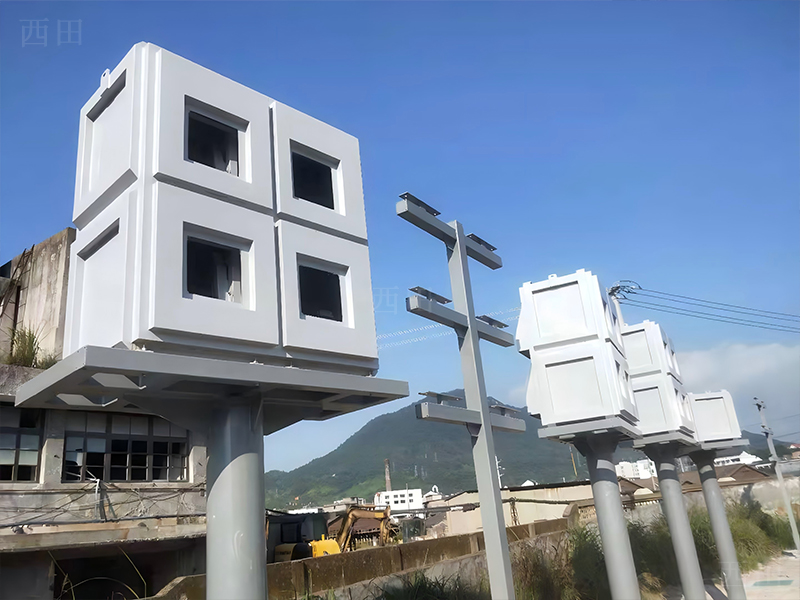

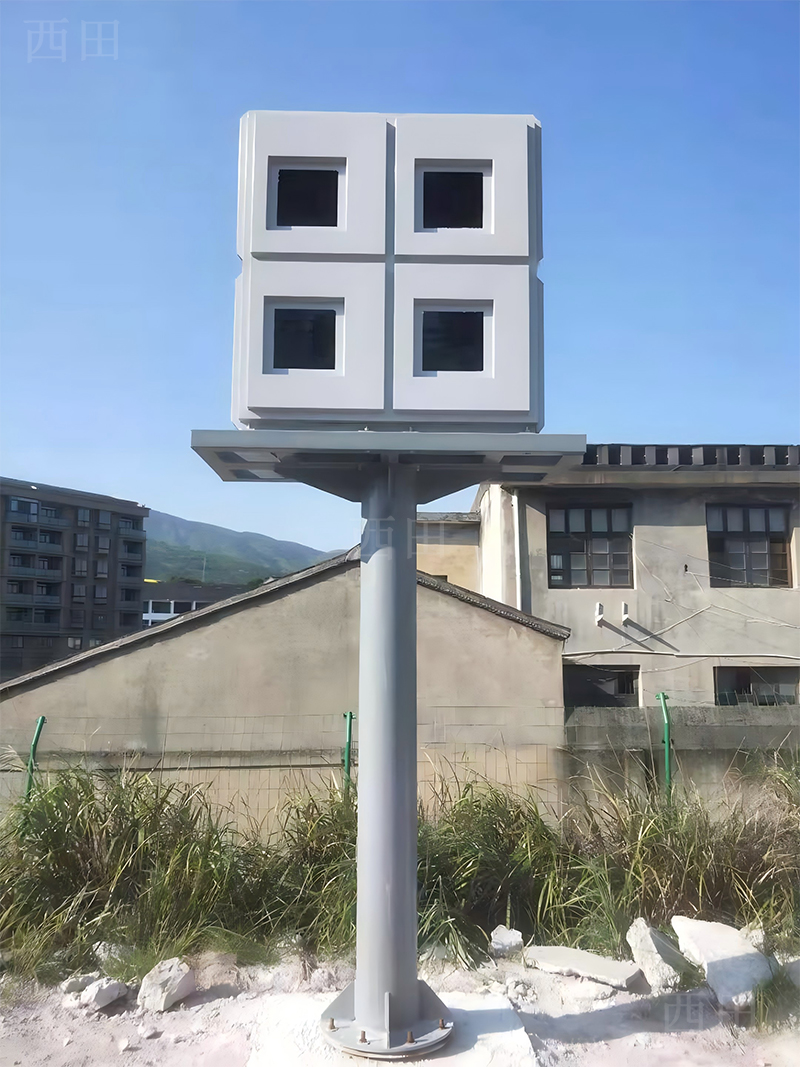

恒温箱底部设计专用安装接口，适配立柱抱箍式安装，牢固固定于现有立柱结构之上。该安装方式特别适用于：

• 市政路灯杆、高杆灯改造

• 通信基站塔柱

• 桥梁、高架桥墩柱

• 景区、广场预设钢柱

立柱安装使投影设备远离地面，既规避了人为触碰风险，也为墙体投影提供了理想的投射高度与角度。

四、应用场景：墙体投影

墙体投影（Building Projection / Wall Mapping）是恒温箱的核心应用场景：

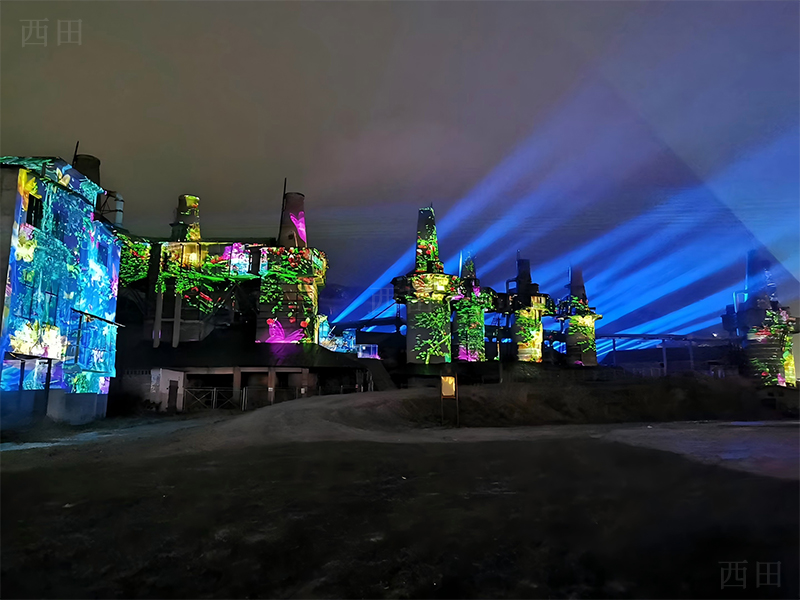

• 建筑外立面光影秀：将历史建筑、商业综合体墙面化为动态画布，通过四台投影机拼接融合，呈现巨幅沉浸式画面

• 文旅夜游墙体亮化：古镇城墙、景区山体墙面，以光影故事吸引夜间客流

• 城市地标宣传展示：利用地标建筑墙面进行品牌传播与城市形象展示

四机合一方案解决了单台亮度不足、画面覆盖面积有限的痛点，经边缘融合校正后，呈现无拼接痕的巨幅完整画面。

五、技术参数摘要

七、结语

爱普生CB-L1515SNL四机位田字型投影机恒温箱，将四台高亮工程投影机整合于一套防护体系中，以田字型布局保障拼接精度，以立柱安装适配墙体投影场景，以智能温控抵御户外极端气候，为墙体投影、建筑亮化等户外光影工程提供了一站式防护解决方案。

如需了解更多定制细节或索取项目案例，欢迎与我们联系。
